想要將您的多通道數據采集系統同步至15GHz？
　　TI新的參考設計
　　用于DSO、雷達和5G無線測試儀的多通道JESD204B 15GHz時鐘參考設計
　　幫您完成所有設想！

　　諸如數字示波器(DSO)，相控陣?yán)走_(dá)和5G無線測試儀等，大多數高級系統需要多個包括高速（每秒千兆樣本）模數轉換器(ADC)和數模轉換器(DAC)的同步信號鏈。JESD204B接口簡化了使用相位同步器件時鐘同步多通道系統的過程，和數據轉換器（ADC和DAC）和現場可編程門陣列(FPGA)的系統參考(SYSREF)。TI的新參考設計——用于DSO、雷達和5G無線測試儀的多通道JESD204B 15GHz時鐘參考設計，實現了整個模擬信號鏈的要求、設置和系統性能。
　　時鐘參考設計采用了TI最新的寬帶鎖相環（PLL），集成壓控振蕩器LMX2594和LMK04828抖動清潔器。此設計使用LMX2594和LMK61E2可編程振蕩器的組合產生多通道、高性能（低相位噪聲）時鐘。
　　對多通道系統，該設計有以下幾個優點：
　　JESD204B雙通道器件時鐘頻率高達15GHz。
　　多通道時鐘時間偏差小于10ps，如圖1所示。
　　該設計的時鐘板可以使用FPGA夾層卡（FMC）適配器板與現有的TI高速ADC和DAC評估模塊（EVM）接口。

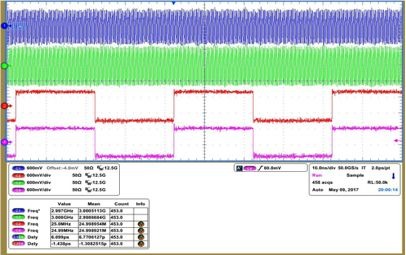

　　圖1：在3GHz頻率中測量多通道時鐘偏移

　　當與采用2.7GSPS采樣頻率運行的12位寬帶ADC12DJ3200搭配使用時，時鐘參考設計還可演示精確且時間穩定的同步系統。在“讓您的時鐘同步”硬件設置視頻中，ADC12DJ3200EVM 的板載時鐘由參考設計生成的時鐘替代，如圖2所示。圖3顯示了測量的通道間偏移。

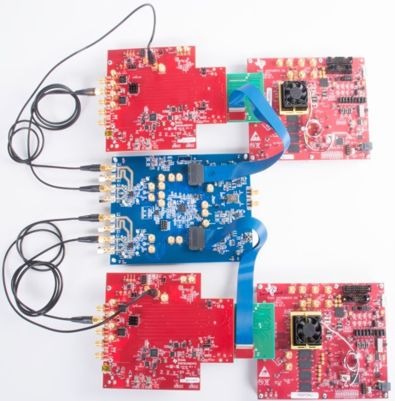

　　圖2：通道間偏斜測量設置

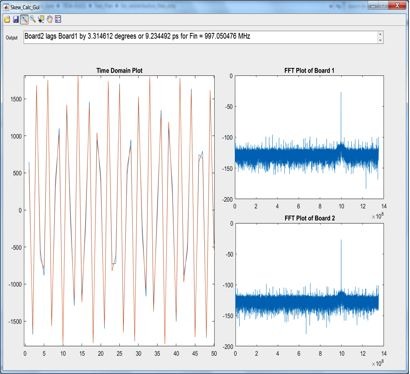

　　圖 3：測量?jī)蓚�(gè)通道的通道間偏移和頻譜

　　時鐘參考設計提供高性能、多通道JESD204B時鐘，具有更好的相位噪聲，可用于低確定性延遲、多通道系統中。在配置參考設計時鐘和ADC12DJ3200 EVM以實現多通道操作時，可以在997MHz輸入信號下實現大于10ps的通道間偏移和大于54dBFs的信噪比。
